部品のせ

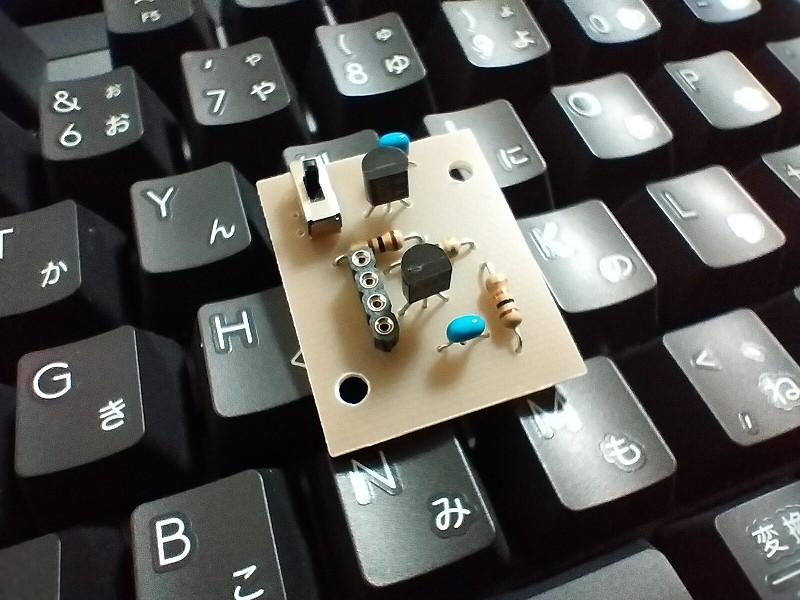

基板切削には納得いかないけどパターンに問題はないから部品のせて半田付け。

バッテリーパルサーのFETゲート回路を『プッシュプル回路(トーテムポール回路)』に変更してスイッチングの改善を試みる。既にブレッドボードでテスト済みでオモチャオシロで見る感じでは良くなってるから（悪くはなってない）基板作って半田付けしたということです。

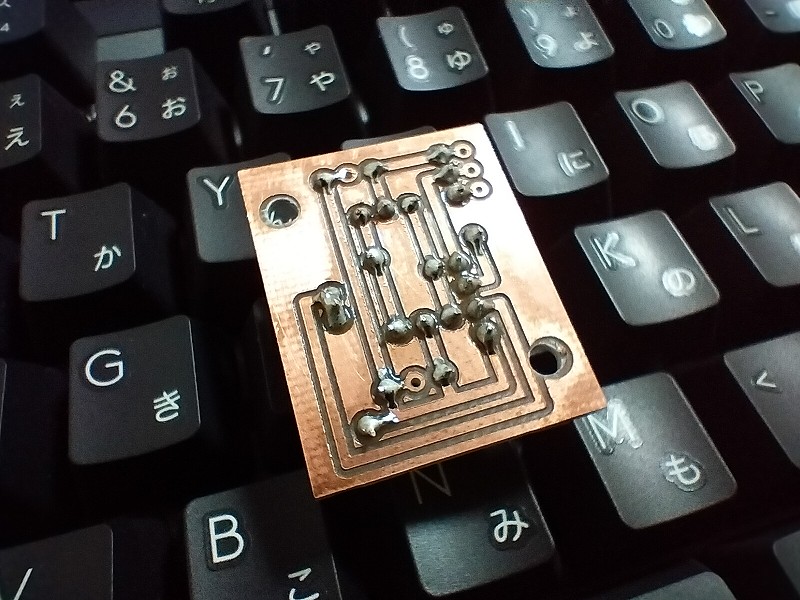

これ見て気付いたけど、ねじ穴がパターンを削ってそう。。
取り付けには気を付けないと。

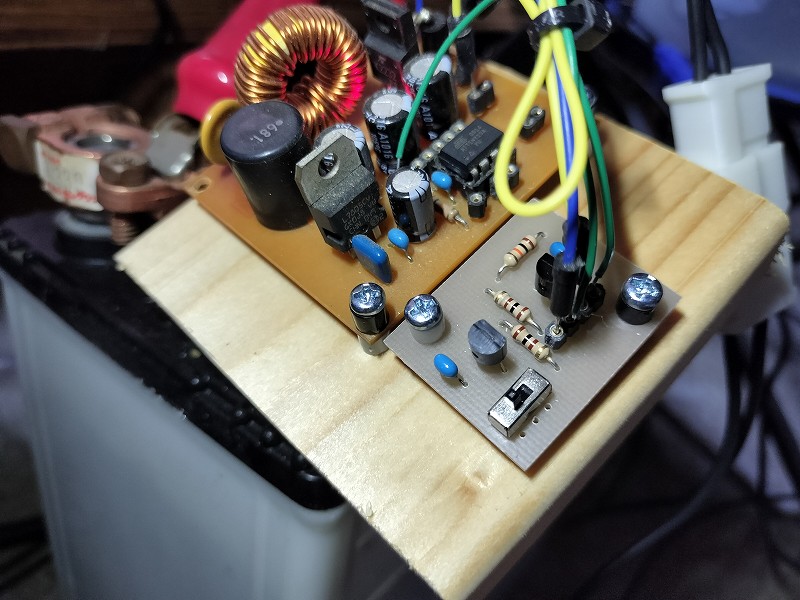

以前のゲート回路を殺して新しい回路を割り込ませて出来上がり。

オンオフできるようにディップスイッチを入れてみたけどオフにしても動いてました。
まだまだ設計があまいです。。^^;
