ギターアンプ『LINE6』の修理依頼です。
煙が出たそうだからバラいて中身を見てみました。

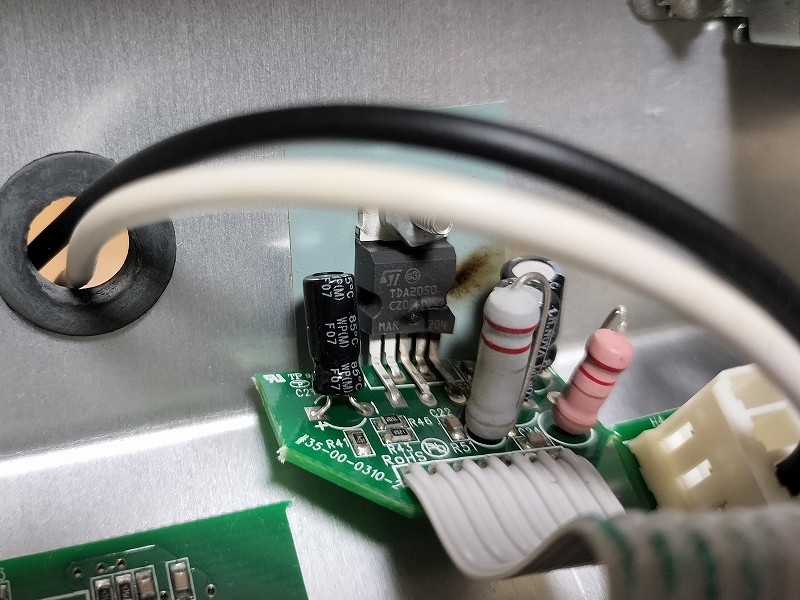

奥に写ってるICが火を噴いたみたい。
刻印されてる『TDA2050』を調べると製造が終了してました。
国内の通販サイトを数件探してみましたがヒットせず。。
こういう時はアリエクで探してみる。
当たり前のようにたくさん出てくるから納期が早くて間違いなさそうなセラーを選んで購入。
届くまで暫くかかるから少しでも進めます。

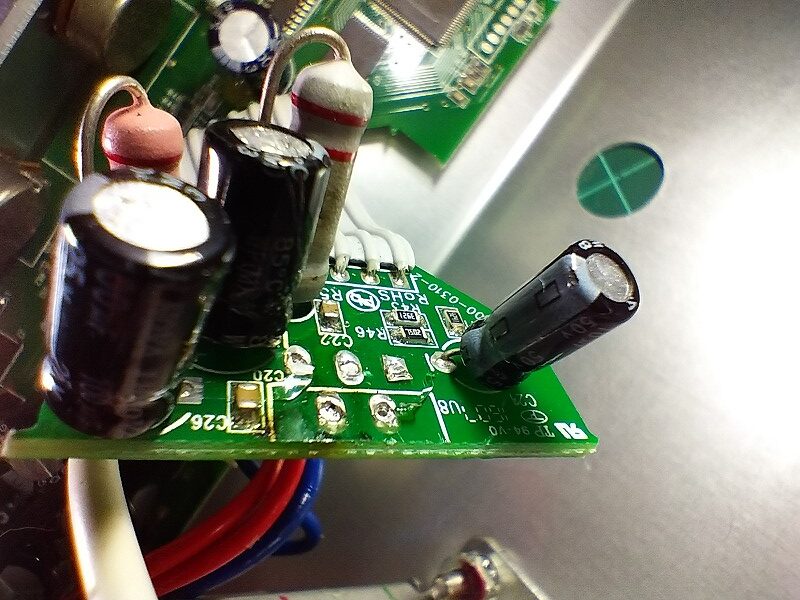

壊れたICを撤去。
両面基板からの撤去は難しく、
一部パターンを剥がしてしまいました。力量不足ってやつです。^^;
無理せず足をカットするのが無難ですね。

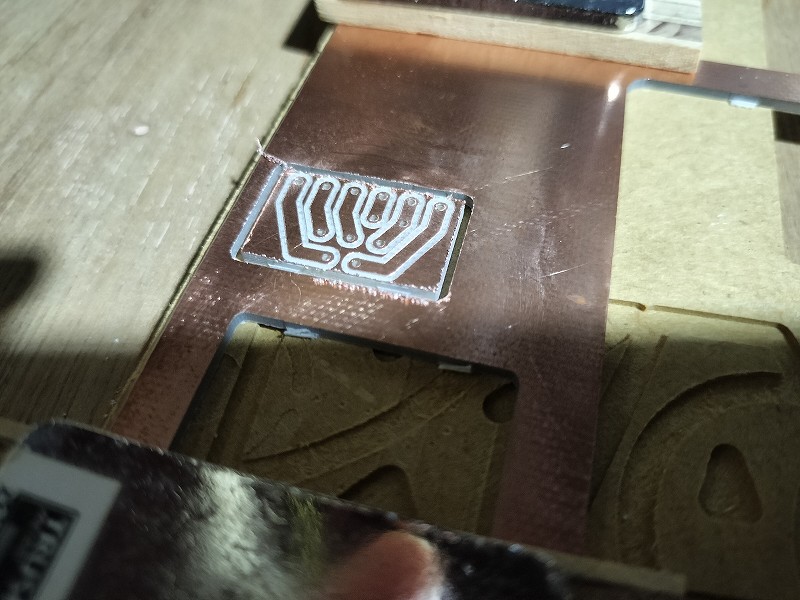

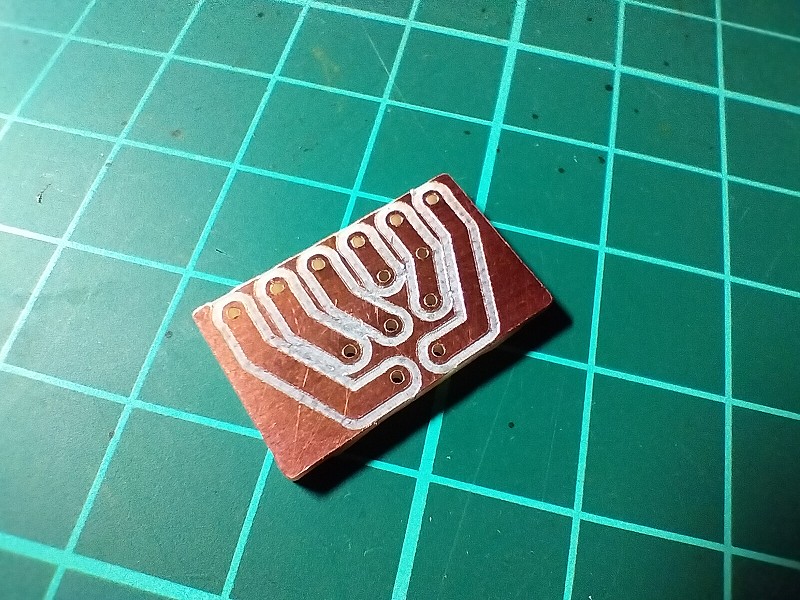

ここに新しいIC取り付けを諦め、基板を準備。
ラインとパスコンを取り付けてICの到着を待ちます。

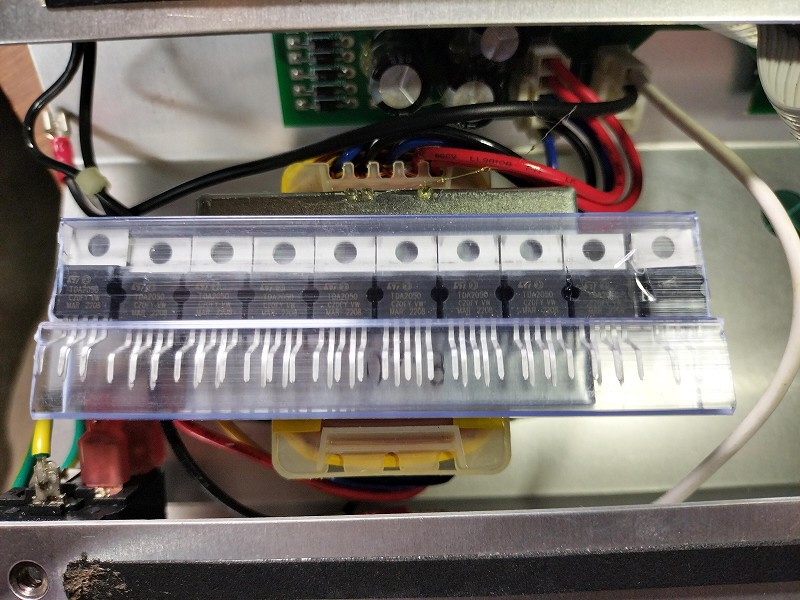

10日ほどでIC到着。
10個届いたから後9回壊せますよ。^^

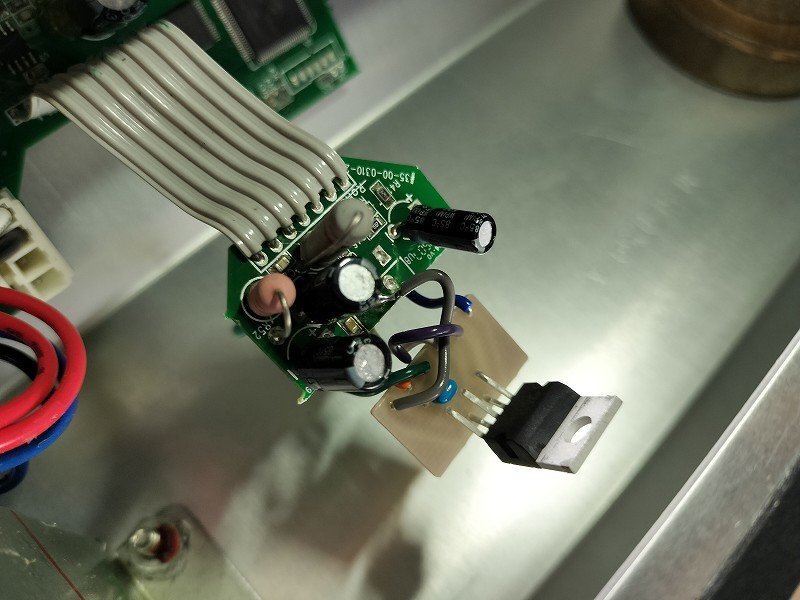

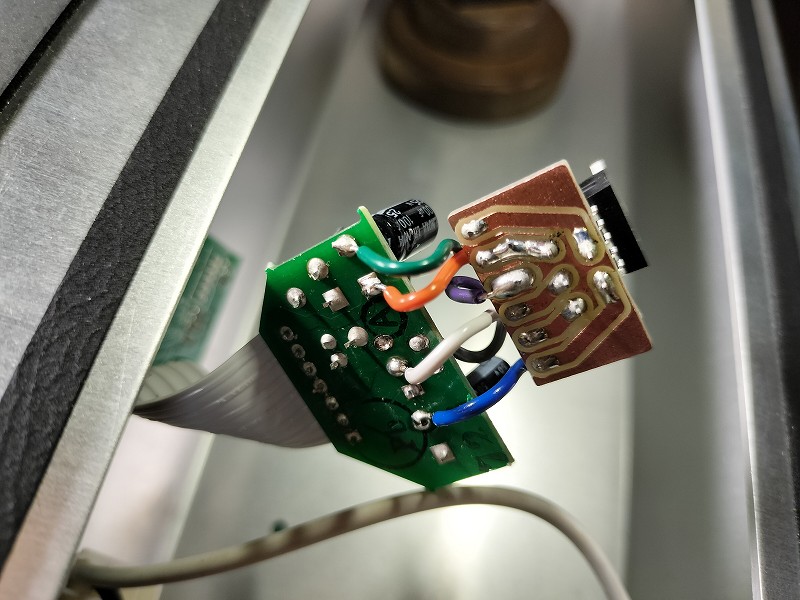

届いたICのせてラインを半田付け。

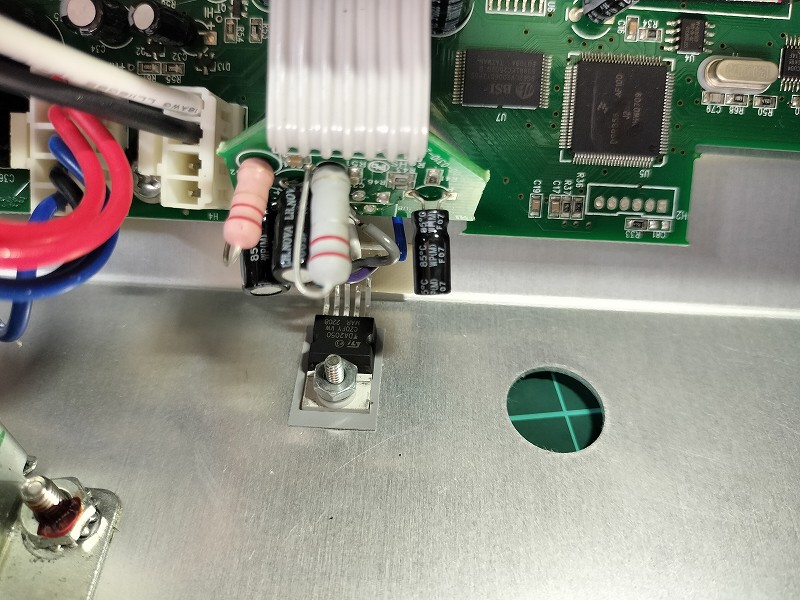

放熱シートと絶縁ブッシュを交換してケースに取り付け。
このままテストしてみたけど反応なし。。
こいつがちゃんと仕事してました。
で、再度テスト。（音が小さいですけどいい音してました）
全て元通りにして納品して終了。
直るもんですね。^^
